प्रेसिजन गियर मोल्ड
प्रेसिजन गियर मोल्ड और प्रेसिजन गियर टूलिंग
मिंग-ली प्रेसिजन, कम रनआउट, स्थिर बैकलैश, सटीक दांत ज्यामिति, अत्यंत कम शोर और दीर्घकालिक आयामी दोहराव की आवश्यकता वाले मांग वाले ट्रांसमिशन अनुप्रयोगों के लिए प्रेसिजन गियर मोल्ड और प्रेसिजन गियर टूलिंग में विशेषज्ञता रखती है।
YASDA ±1 μm अल्ट्रा-प्रेसिजन मशीनिंग , GF AgieCharmilles EDM और वायर कट तकनीक, और समर्पित गियर रोलिंग सत्यापन क्षमता द्वारा समर्थित, मिंग-ली ऑटोमोटिव, रोबोटिक्स, एआई सर्वर कूलिंग सिस्टम, औद्योगिक स्वचालन, चिकित्सा उपकरण और लघु ट्रांसमिशन अनुप्रयोगों के लिए सटीक प्लास्टिक गियर मोल्ड समाधान विकसित करता है।
प्रेसिजन गियर मोल्ड क्या होता है?
प्रिसिजन गियर मोल्ड एक विशेष प्रकार का इंजेक्शन मोल्ड है जिसे उच्च सटीकता वाले प्लास्टिक गियर के निर्माण के लिए डिज़ाइन किया गया है, जिसमें दांतों की प्रोफ़ाइल की सटीकता, पिच की स्थिरता, संकेंद्रण, रनआउट नियंत्रण, बैकलैश स्थिरता, कम शोर वाली मेसिंग, घिसाव की स्थिरता और दीर्घकालिक आयामी दोहराव की आवश्यकता होती है।
मानक इंजेक्शन मोल्डों के विपरीत, प्रेसिजन गियर टूलिंग को जटिल मोल्डिंग व्यवहारों की भरपाई करनी पड़ती है, जिसमें सामग्री का सिकुड़ना, दांतों का विरूपण, थर्मल भिन्नता और गियर मेसिंग प्रदर्शन शामिल हैं।
- दांतों की प्रोफाइल की सटीकता
- पिच की स्थिरता
- एकत्रीकरण
- रनआउट नियंत्रण
- प्रतिक्रिया स्थिरता
- कम शोर वाला मेषिंग
- पहनने की स्थिरता
- दीर्घकालिक पुनरावृत्ति क्षमता
प्रेसिजन गियर मोल्ड बनाना क्यों मुश्किल है?
सटीक गियर मोल्ड विकसित करना पारंपरिक इंजेक्शन मोल्ड निर्माण की तुलना में कहीं अधिक चुनौतीपूर्ण है। कॉस्मेटिक प्लास्टिक पार्ट्स के विपरीत, गियर घटकों को एक ट्रांसमिशन सिस्टम के रूप में कार्य करना होता है जहाँ प्रत्येक दांत महत्वपूर्ण होता है।
दांतों के आकार, संकेंद्रण, पिच, रनआउट, बैकलैश या सिकुड़न में अत्यंत छोटा विचलन भी असामान्य शोर, कंपन, खराब मेसिंग, समय से पहले घिसाव, टॉर्क हानि या असेंबली विफलता का कारण बन सकता है।
दांत प्रोफ़ाइल सटीकता
सूक्ष्म स्तर पर इनवोल्यूट प्रोफाइल में विचलन के कारण अस्थिर मेसिंग, कंपन, गियर शोर और तेजी से घिसाव हो सकता है।

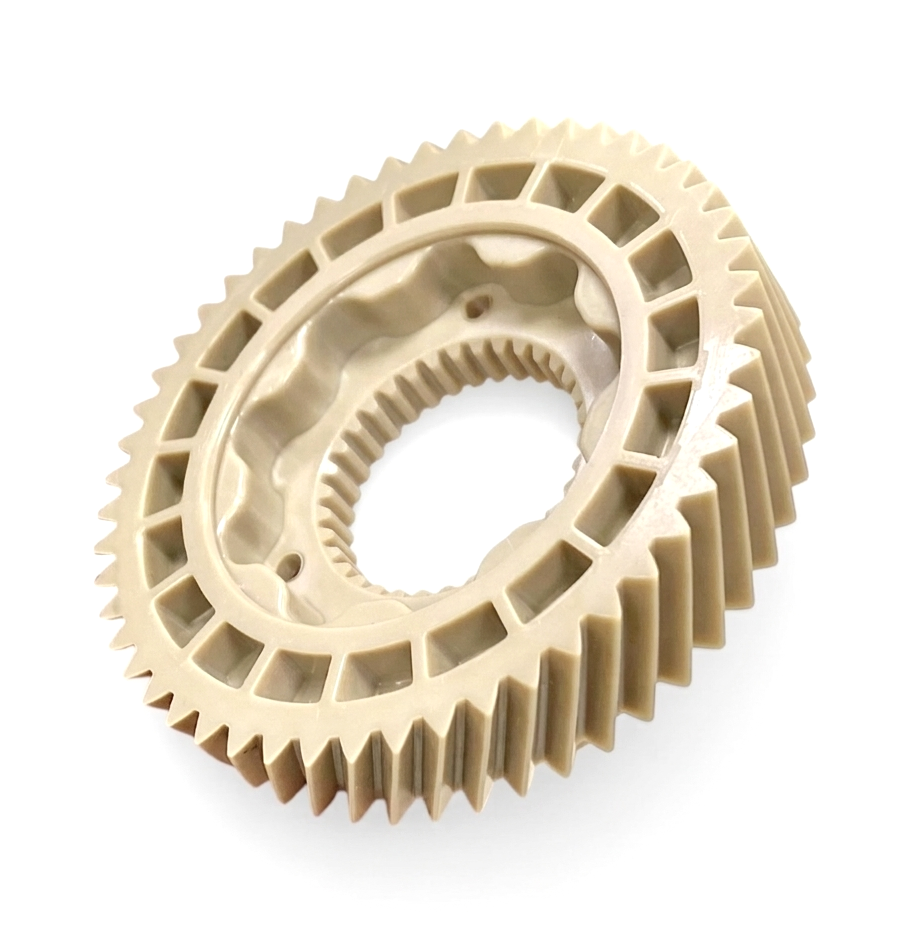

संकेंद्रता और रनआउट नियंत्रण
अति परिशुद्धता से कैविटी संरेखण और शाफ्ट केंद्र नियंत्रण घूर्णी स्थिरता में सुधार करते हैं और विलक्षण गति को कम करते हैं।
फ्लैश और बर्र की रोकथाम
सटीक शट-ऑफ इंजीनियरिंग और माइक्रोन-स्तर के टूलिंग नियंत्रण से महत्वपूर्ण गियर दांतों की सतहों के आसपास फ्लैश का खतरा कम हो जाता है।
असममित संकुचन क्षतिपूर्ति
POM, PA66, PPS और PEEK जैसे उच्च क्रिस्टलीय पॉलिमर दांत की मोटाई, जड़ की ज्यामिति और हब संरचनाओं में असमान संकुचन प्रदर्शित करते हैं। मिंग-ली सटीक मोल्डेड इनवोल्यूट ज्यामिति को सुनिश्चित करने के लिए DFM, मोल्डफ्लो विश्लेषण और असममित दांत प्रोफ़ाइल क्षतिपूर्ति टूलिंग का उपयोग करते हैं।
प्रतिक्रिया स्थिरता
स्थिर बैकलैश नियंत्रण घूर्णीय सटीकता, संचरण दक्षता और दीर्घकालिक मेषिंग स्थिरता में सुधार करता है।
एआई सर्वर गियर शोर अनुकूलन
उच्च-आरपीएम वाले एआई सर्वर कूलिंग फैन, माइक्रो पंप और ऑटोमोटिव एक्चुएटर के लिए अत्यंत महत्वपूर्ण। सटीक इनवोल्यूट टूथ प्रोफाइल कम्पनसेशन कॉम्पैक्ट हाई-स्पीड गियर सिस्टम में कंपन, ट्रांसमिशन शोर, टॉर्क में उतार-चढ़ाव और ऊर्जा हानि को कम करता है।
सटीक गियर मोल्ड विकास में सामान्य चुनौतियाँ
| महत्वपूर्ण चुनौती | आपूर्तिकर्ता का विशिष्ट जोखिम | मिंग-ली प्रेसिजन सॉल्यूशन |
|---|---|---|
| दांत के आकार में विचलन | शोर और खराब मेसिंग | सटीक इनवोल्यूट गियर कैविटी क्षतिपूर्ति |
| गियर रनआउट | कंपन और विलक्षण घूर्णन | संकेंद्रित मोल्ड गुहा इंजीनियरिंग |
| गियर का शोर | अस्थिर मेसिंग और ग्राहक शिकायतें | सटीक इनवोल्यूट टूथ कम्पेनसेशन और बैकलैश ऑप्टिमाइजेशन |
| गियर के दांतों पर फ्लैश | संचरण में बाधा | अति-सटीक शट-ऑफ नियंत्रण |
| गियर संकेंद्रता | असमान घूर्णन और कंपन | अति-सटीकता कैविटी संरेखण और शाफ्ट केंद्र नियंत्रण |
| असममित सामग्री संकुचन | पिच त्रुटि और इनवोल्यूट विरूपण | डीएफएम, मोल्डफ्लो समर्थित क्षतिपूर्ति और असममित दांत प्रोफ़ाइल सुधार |
| माइक्रो/छोटे मॉड्यूल गियर की जटिलता | विनिर्माण में कठिनाई | चुनिंदा छोटे मॉड्यूल गियर अनुप्रयोगों के लिए अति-सटीक टूलिंग क्षमता |
इंजीनियर सटीक गियर टूलिंग के लिए मिंग-ली को क्यों चुनते हैं?
मिंग-ली, YASDA की अति-सटीक मशीनिंग, GF AgieCharmilles की EDM और वायर कटिंग, सटीक गियर मोल्ड कैविटी इंजीनियरिंग, गियर आयामी सत्यापन, डबल फ्लैंक गियर रोलिंग परीक्षण क्षमता, DFM और Moldflow समर्थित अनुकूलन, और ऑटोमोटिव-ग्रेड विनिर्माण गुणवत्ता को एक साथ लाती है।
इस एकीकृत क्षमता के कारण मिंग-ली माइक्रो गियर मोल्ड , लो रनआउट गियर मोल्ड , स्मॉल मॉड्यूल गियर मोल्ड , अल्ट्रा लो नॉइज़ प्लास्टिक गियर टूलिंग और सटीक प्लास्टिक गियर मोल्ड परियोजनाओं को चुनौतीपूर्ण अनुप्रयोगों के लिए समर्थन प्रदान कर सकता है।

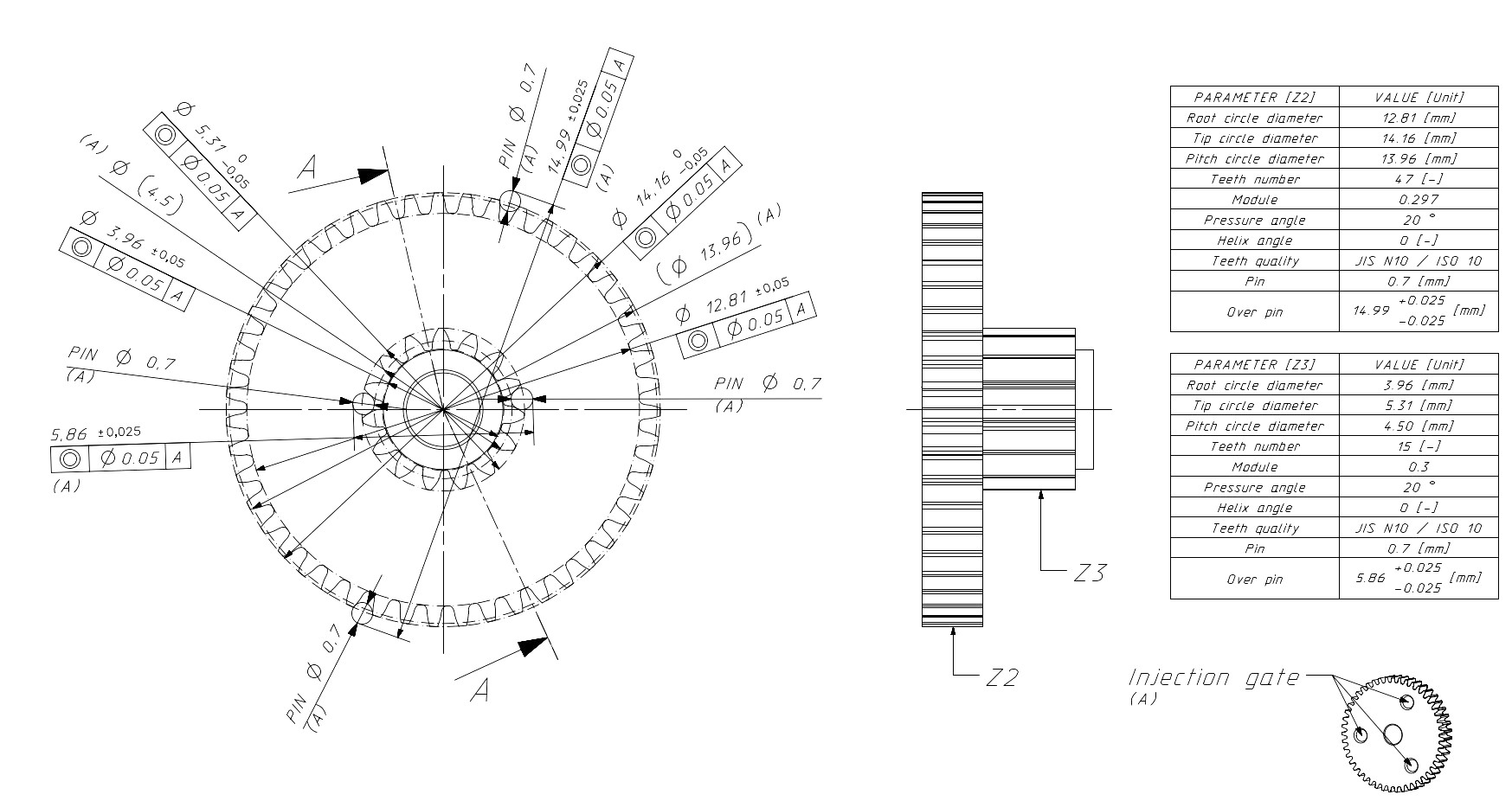

गियर सटीकता और डीआईएन क्षमता
सटीक प्लास्टिक गियर के निर्माण में मोल्ड की सटीकता, सामग्री का व्यवहार, कैविटी कम्पेनसेशन और प्रक्रिया स्थिरता के बीच सावधानीपूर्वक संतुलन आवश्यक होता है। मिंग-ली कंपनी विशेष डबल फ्लैंक गियर रोलिंग परीक्षण, रेडियल रनआउट निरीक्षण और टूथ प्रोफाइल मूल्यांकन के माध्यम से गियर के प्रदर्शन को प्रमाणित करती है, जिससे चुनिंदा अनुप्रयोगों के लिए डीआईएन 6 स्तर तक के सटीक प्लास्टिक गियर का निर्माण संभव हो पाता है।
क्योंकि प्लास्टिक गियर में मोल्डिंग संकुचन और थर्मल व्यवहार शामिल होते हैं, इसलिए प्राप्त करने योग्य गियर परिशुद्धता का मूल्यांकन गियर की ज्यामिति, मॉड्यूल, सामग्री चयन और इंजीनियरिंग आवश्यकताओं के अनुसार मामले दर मामले किया जाता है।
डीएफएम और मोल्डफ्लो

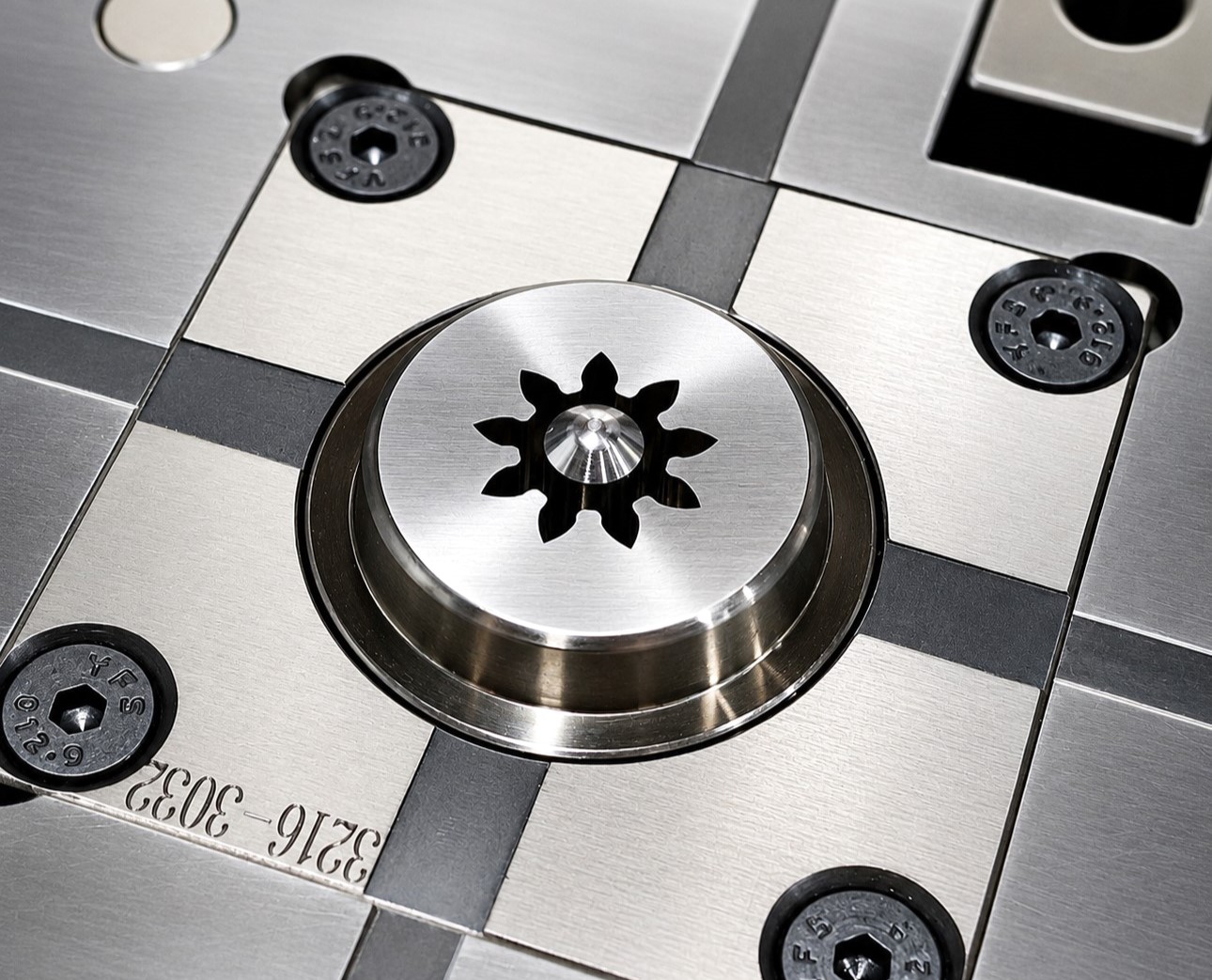

गियर मोल्ड डिजाइन
±1 μm टूलिंग
गियर सत्यापन
उत्पादन का समर्थन
प्रेसिजन गियर मोल्ड बनाम स्टैंडर्ड मोल्ड
| वर्ग | प्रेसिजन गियर मोल्ड | मानक मोल्ड |
|---|---|---|
| आयामी आवश्यकता | अत्यंत ऊंचा | मानक |
| दांत की ज्यामिति | कार्यात्मक संचरण ज्यामिति | कॉस्मेटिक / सामान्य ज्यामिति |
| रनआउट आवश्यकता | गंभीर | मानक |
| सिकुड़न मुआवजा | असममित दांत प्रोफ़ाइल क्षतिपूर्ति आवश्यक है | बुनियादी संकुचन स्केलिंग |
| फ्लैश सहनशीलता | गियर के दांतों के आसपास बेहद कम | मध्यम |
| गियर शोर संवेदनशीलता | उच्च, विशेष रूप से उच्च-आरपीएम वाले पंखे और एक्चुएटर गियर के लिए। | कम |
| मान्यकरण | गियर रोलिंग / रनआउट / आयामी निरीक्षण | मानक आयामी निरीक्षण |
| उपकरण जटिलता | बहुत ऊँचा | मध्यम |
प्रेसिजन गियर टूलिंग के अनुप्रयोग
ऑटोमोटिव सिस्टम
एक्ट्यूएटर्स, एचवीएसी सिस्टम, इलेक्ट्रॉनिक पार्किंग सिस्टम और ट्रांसमिशन कंपोनेंट्स के लिए सटीक गियर, जिनका उत्पादन आईएटीएफ 16949 के अनुरूप किया जाता है।
एआई सर्वर कूलिंग फैन गियर्स
उच्च आरपीएम वाले एआई सर्वर फैन गियर मोल्ड अनुप्रयोगों, कूलिंग फैन तंत्रों, थर्मल प्रबंधन मॉड्यूल, माइक्रो पंप और कॉम्पैक्ट एक्चुएटर असेंबली के लिए अति-कम शोर वाले प्लास्टिक गियर टूलिंग।
रोबोटिक्स और स्वचालन
रोबोटिक प्रणालियों के लिए कम बैकलैश, स्थिर मेसिंग और दीर्घकालिक स्थायित्व की आवश्यकता वाले सटीक प्लास्टिक गियर।
चिकित्सा उपकरण
सटीक एक्चुएटर्स, डोजिंग डिवाइस, सर्जिकल डिवाइस और डायग्नोस्टिक उपकरण के लिए लघु गियर सिस्टम, जिन्हें निरंतर आयामी स्थिरता की आवश्यकता होती है।
माइक्रो गियर अनुप्रयोग
लघु ट्रांसमिशन प्रणालियों के लिए उच्च संकेंद्रण और कम रनआउट की आवश्यकता वाले अति-सूक्ष्म परिशुद्धता गियर और छोटे मॉड्यूल गियर मोल्ड परियोजनाएं।
ई-बाइक और मोबिलिटी
उच्च-प्रदर्शन वाले ट्रांसमिशन गियर, पीओएम हेलिकल गियर मोल्ड परियोजनाएं, मोटर रिडक्शन इकाइयां और गति नियंत्रण तंत्र जिन्हें स्थिर टॉर्क प्रदर्शन की आवश्यकता होती है।
प्रेसिजन गियर मोल्ड के बारे में अक्सर पूछे जाने वाले प्रश्न
प्रिसिजन गियर मोल्ड क्या होता है?
प्रिसिजन गियर मोल्ड एक विशेष प्रकार का इंजेक्शन मोल्ड है जिसे सटीक दांत ज्यामिति, संकेंद्रण, कम रनआउट और स्थिर संचरण प्रदर्शन की आवश्यकता वाले प्लास्टिक गियर के उत्पादन के लिए डिज़ाइन किया गया है।
प्रिसिजन गियर टूलिंग क्या है?
प्रिसिजन गियर टूलिंग से तात्पर्य उच्च इंजीनियरिंग वाले मोल्ड सिस्टम से है जिन्हें विशेष रूप से कार्यात्मक प्लास्टिक गियर घटकों के लिए विकसित किया गया है, जिनके लिए सटीक आयामी नियंत्रण और सुसंगत मेसिंग सटीकता की आवश्यकता होती है।
मिंग-ली किस स्तर की गियर सटीकता का समर्थन कर सकता है?
गियर मॉड्यूल, ज्यामिति, सामग्री चयन और सत्यापन आवश्यकताओं के आधार पर, मिंग-ली चुनिंदा अनुप्रयोगों के लिए डीआईएन 6 स्तर की सटीकता प्राप्त करने में सक्षम सटीक प्लास्टिक गियर परियोजनाओं का समर्थन कर सकती है।
क्या प्लास्टिक इंजेक्शन गियर के लिए DIN 6 सीमा है?
डीआईएन 6, बिना द्वितीयक मशीनिंग के ढाले गए प्लास्टिक गियरों के लिए असाधारण रूप से उच्च परिशुद्धता स्तर का प्रतिनिधित्व करता है। डीआईएन 6 स्तर की एकरूपता प्राप्त करने के लिए गियर के दांतों की प्रोफाइल, कैविटी संरेखण, सामग्री संकुचन, मोल्ड तापमान स्थिरता और संचरण सत्यापन पर कठोर नियंत्रण आवश्यक है। मिंग-ली, ज्यामिति, सामग्री और अनुप्रयोग आवश्यकताओं के आधार पर, डीआईएन 6 स्तर तक के चुनिंदा गियर परियोजनाओं में सहयोग प्रदान करता है।
मिंग-ली न्यूनतम कितने गियर मॉड्यूल (M) को सपोर्ट कर सकता है?
इन-हाउस YASDA ±1 μm अल्ट्रा-प्रेसिजन मशीनिंग और GF AgieCharmilles वायर-कट क्षमता द्वारा समर्थित, मिंग-ली चयनित छोटे-मॉड्यूल गियर अनुप्रयोगों के लिए माइक्रो गियर मोल्ड विकास का समर्थन करता है, जिसमें टूलिंग क्षमता गियर ज्यामिति, सामग्री चयन और प्रदर्शन आवश्यकताओं के आधार पर लगभग M0.1-M0.2 तक विस्तारित होती है।
मिंग-ली गियर रनआउट को कैसे कम करता है?
संकेंद्रित मोल्ड कैविटी इंजीनियरिंग, अति-सटीक मशीनिंग, कैविटी संरेखण, शाफ्ट केंद्र नियंत्रण और स्थिर टूलिंग दोहराव के माध्यम से गियर रनआउट को कम किया जा सकता है।
क्या मिंग-ली माइक्रो गियर मोल्ड के विकास में सहयोग कर सकती है?
जी हां। मिंग-ली माइक्रो गियर मोल्ड और लघु ट्रांसमिशन सिस्टम का समर्थन करता है जिनके लिए उच्च परिशुद्धता और स्थिर आयामी दोहराव की आवश्यकता होती है।
प्रेसिजन प्लास्टिक गियर में आमतौर पर किन सामग्रियों का उपयोग किया जाता है?
सामान्य इंजीनियरिंग सामग्रियों में POM, PA66, PPS, PEEK और LCP शामिल हैं, जो घिसाव प्रतिरोध, मजबूती, आयामी स्थिरता और तापमान संबंधी आवश्यकताओं पर निर्भर करती हैं।
क्या मिंग-ली केवल टूलिंग से संबंधित परियोजनाएं प्रदान करती है?
मिंग-ली मुख्य रूप से सटीक टूलिंग और इन-हाउस उत्पादन सहायता को मिलाकर एक एकीकृत विनिर्माण समाधान प्रदान करती है, जिससे स्थिर गुणवत्ता, आयामी स्थिरता और दीर्घकालिक टूलिंग प्रदर्शन सुनिश्चित होता है। चुनिंदा रणनीतिक परियोजनाओं के लिए, केवल टूलिंग संबंधी चर्चाओं का मूल्यांकन मामले-दर-मामले आधार पर किया जा सकता है।
क्या आप विश्वसनीय प्रेसिजन गियर मोल्ड समाधानों की तलाश में हैं?
मिंग-ली प्रेसिजन डीएफएम समीक्षा, गियर मोल्ड इंजीनियरिंग, मोल्डफ्लो अनुकूलन, सटीक टूलिंग विकास, गियर सत्यापन और दीर्घकालिक उत्पादन सहायता से ग्राहकों को सहायता प्रदान करता है।
